Membuat Cooling Monitor sendiri dari bahan pasar loak

[jkt-7AbZ]

gw dapet info dari obengware.com neh

Membuat Cooling Monitor sendiri dari bahan pasar loak

Ide ini sebenarnya dibuat setelah secara tidak sengaja berjalan mencari barang bekas di pasar Loak Kebayoran lama Jakarta. Melihat bahan dipasar tersebut sangat banyak sekali, termasuk fan, baut dan plastik paralon VPC yang sangat murah tetapi sangat lengkap.

Per yang ditemukan juga termasuk per bekas dari tape atau radio yang para pengusaha pasar loak mengumpulkan satu demi satu untuk membuat stock dagangan mereka. Ternyata setelah dipikirkan lebih lanjut dapat menjadi bahan yang menarik. Selain harganya yang gila gilaan murah, karena material tersebut hanyalah sampah dan menjadi nilai tambah bila diberikan kepada seseorang yang cukup kreatif.

Ide pembuatan ini juga didasari, karena tidak terdapat fan pendingin monitor yang memberikan jarak pada radiasi electromagnetik. Umumnya fan di pasaran hanya menyediakan fan yang digantung pada bagian atas monitor, tetapi akan menganggu tampilan layar.

Bahan dan biaya

Bahan yang diperlukan :
* 2 Paralon PVC Joint
* 2 buah baut, 4 buah per, O ring, untuk pengait fan ke monitor
* Busa atau packing bekas, atau plastik tebal
* Solder Listrik
* Extend kabel power
* Fan 12 Volt DC 80 X 80mm

Kebutuhan waktu pembuatan:

* Kurang dari 30 menit

Perkiraan biaya untuk membuat Cooling Monitor ala Pasar Loak


Gambar material untuk cooling monitor

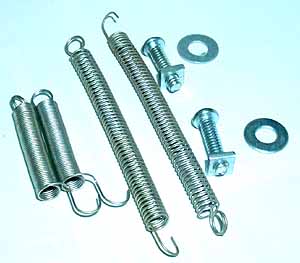

Bahan baut diperlukan 2 buah untuk penahan per, 2 buah per panjang, 2 buah per pendek dan 2 buah O Ring.

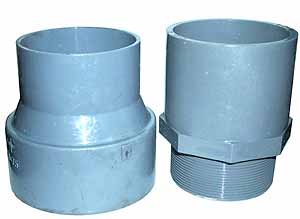

2 Paralon plastic PVC, dengan ukuran lebih besar pada bagian bawah dan atas untuk penyambung PVC bagian bawah.


Untuk pemasangan 2 buah PVC dapat digabung atau stackable. Cara ini untuk memberikan jarak pada fan yang akan memberikan gangguan gelombang magnetik ke monitor. Idealnya tinggi fan dengan jarak bagian atas monitor sekitar 15cm. Bila terlalu dekat dengan monitor, maka akan menimbulkan getaran pada gambar. Bagian bawah dibuat lebih besar agar fan lebih stabil berdiri diatas monitor.

[jkt-7AbZ]

Cara pembuatan

Gunakan solder listrik untuk membuat lubang baut. Atau dapat mengunakan bor listrik. Jangan membuat lubang terlalu besar, cukup melubangi agar baut dapat masuk diposisi depan. Lalu masukan O ring ke baut di sisi terdalam, dilanjutkan per pendek dan disusul per panjang. Masukan baut ke lubang paralon PVC dan gunakan obeng besar untuk memasukan baut. Semakin keras putaran semakin baik baut tertanam. Karena ukuran PVC setebal 3 milimeter akan dapat menahan ketegangan per. Mur hanya digunakan untuk memperkuat bila dirasakan kurang kuatnya pada baut pengakit yang tertanam di PVC.


Lakukan pada sisi lainnya dengan cara yang sama sehingga terbentuk seperti gambar dibawah ini. Untuk busa, packing bekas atau plastik tebal dapat dibuat dengan ukuran sesuai besarnya mulut fan dengan paralon PVC. Lubang dapat dibuat sesuai dengan kebutuhan dengan cutter. Bila diperlukan, dapat ditambahan per lain pada sisi fan, tujuannya untuk memperkuat kedudukan fan agar tidak mudah bergerak. Setelah selesai, letakan fan ke atas tabung PVC dan letakan diatas monitor dan kaitkan per terpanjang ke badan monitor dan per pendek ke lubang fan. Selanjutnya sambungkan kabel extended dari power supply computer ke fan. Maka fan siap digunakan.

[jkt-7AbZ]

Hasil Disain tergantung kreatifitas

Ini lah hasilnya, pada gambar dibawah ini, hanya dibutuhkan waktu kurang dari 30 menit bila seluruh bahan sudah lengkap.

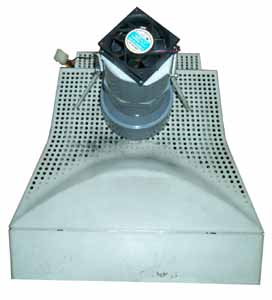

Tampak Atas setelah installasi

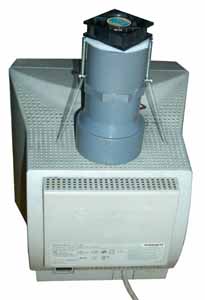

Tampak Belakang setelah installasi

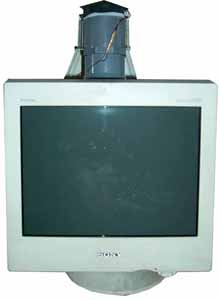

Tampak Depan setelah installasi


Mengapa dibuat

Mengapa dibuat, pertanyaan ini tentunya akan menarik. Dengan bentuk yang tinggi dan sederhana ini, maka pembuatan dengan bahan bekas akan bernilai tambah serta murah. Kendala saat ini, Fan untuk monitor jarang sekali didisain untuk ukuran monitor 15 inch keatas. Mengapa ? , Karena sulitnya menempatkan fan langsung pada monitor yang sangat dekat ke lubang ventilasi monitor dan akan menganggu tampilan layar monitor. Sebabnya, karena radiasi dari gelombang kumparan elektrik pada fan akan menggangu tembakan listrik pada monitor dan monitor akan menampilkan gambar bergetar bila terlalu dekat dengan fan. Umumnya dipasaran memang terdapat fan yang langsung ditempelkan pada bagian atas monitor. Cara ini tidak akan berguna karena menimbulkan efek gangguan pada tampilan layar seukuran 15" keatas.

Dengan bahan Paralon PVC, maka anda dapat memodifikasi baik bentuk disain dan model, asalkan jarak fan pada monitor sedikitnya diatas 15 centimeter keatas dari bagian atas monitor dan akan memperkecil gangguan elektromagnetic pada tampilan layar.

Untuk disain juga dapat diperindah dengan cat Pilox dengan warna sesuai selera anda. Hanya ini tentunya akan membuat biaya bertambah.

Untuk ukuran fan. Cooling monitor anda tidak akan tergantung pada fan yang ada dipasaran. Anda dapat mencari pada pedagang di pasar loak yang umumnya mengumpulkan fan bekas 12 Volt DC ukuran 80 X 80mm. Atau dapat mengambil dari bagian power supply bekas bila tidak ingin mengeluarkan biaya lagi. Atau bila ingin lebih baik untuk pendinginan, maka dapat digukankan fan ukuran power yang lebih besar seperti seri RMB dengan kekuatan 0.3A yang dapat mengambil udara panas pada monitor lebih besar lagi.

Dengan cara ini, suhu monitor akan lebih stabil dan dingin karena adanya putaran udara yang ditarik oleh fan pendingin. Tentunya kondisi suhu didalam monitor yang lebih dingin akan membuat umur monitor lebih lama. Khususnya bagi mereka yang memiliki monitor 17" keatas dan mahal akan sangat ingin merawat monitor mereka dan ini adalah satu alat untuk memperpanjang umur monitor anda. Minimal untuk menghindari kerusakan komponen karena terjadi overheating dengan pemakaian monitor di ruangan tanpa AC.

Mungkin menjadi kendala pada pembuatan cooling monitor dengan bentuk bagian atas monitor yang tidak rata. Bila monitor memiliki bagian yang tidak rata, maka dapat diberikan alas busa, karet bekas lainnya agar kedudukan paralon PVC dapat berdiri tegak. Juga pada fan yang ditampilkan diatas pipa PVC, dapat juga ditambahkan 2 pengait per tambahan. Agar tidak mudah bergerak, walaupun dengan 2 per saja cukup, apa salahnya memasangkan per di kedua sisi fan. Hal ini tergantung kebutuhan dan kreatifvitas anda.

Bila kesulitan mencari bahan paralon PVC anda dapat mencari di toko bangunan, dan lupakan biaya yang telah dibahas diatas. Untuk pembelian dari pedagang pasar loak, anda akan diterima dengan ramah tamah tanpa perlu menawar dan harganya sangat kompetatif. Percayalah..

[indogamemaniacs]

Kreatif Boss,ntar di coba...thx info na

[3agl3one]

Nice idea
btw... sekarang kan kebanyakan udah monitor lcd

[Chiu-Nan]

seperti pernah lihat... dimana ya...

[jkt-7AbZ]

seperti pernah lihat... dimana ya...

tepat sekali.. ada d obengware.com (kan udah gw tulis sumbernya d awal2 artikel ini)

@3agl3one
iya sih.. sekarang udah banyak LCD.. tapi lumayan kan buat temen2 yg masih punya CRT n buat nambah2 info ^^

[CipherPhol09]

gg tq

[Hocrux]

Ya infonya berguna banget kan ngga semua udah pake LCD jadi ini useful banget sep

[jkt-7AbZ]

tq buat commentnya.. gw ga nolak kok GRP atao thanks-nya dluncurkan bwt gw ^^

[bobixs]

thank's atas infonya

[kojoman]

kalo pakai fan 10x10 lalu di taruh ajah langsung (posisi panah keatas) diatas monitor dg power dr cpu, apa bedanya ?

thx infonya

[jkt-7AbZ]

tolong dbaca dgn baik2 kk..
kan udah dtulis tu

Untuk pemasangan 2 buah PVC dapat digabung atau stackable. Cara ini untuk memberikan jarak pada fan yang akan memberikan gangguan gelombang magnetik ke monitor. Idealnya tinggi fan dengan jarak bagian atas monitor sekitar 15cm. Bila terlalu dekat dengan monitor, maka akan menimbulkan getaran pada gambar. Bagian bawah dibuat lebih besar agar fan lebih stabil berdiri diatas monitor.

smoga membantu ^^

[kikyfiphy]

naise inpo gan ....

[petrusali]

Nice info. Layak coba. Skr jaman LCD tp gw ttp suka pake CRT. LCD umur pendek. Rusak buang (beli spare part ampir sama kek beli baru). CRT rusak servis monitor lgs balik normal (spare part bs maen kanibal). LCD refresh rate rendah, kalo mau yg tinggi kudu yg hrg selangit. CRT refresh rate bs 2x LCD. Response time LCD rendah, kalo mau yg tinggi kudu yg hrg selangit. Sdg CRT hampir bs dibilang real time, delay ampir 0 ms. So ... CRT utk bbrp hal masi the best.

Kalo ini tips cooler fan bener2 manjut, bs + hemat ni pake CRT. Soalny kalo suhu tabung terjaga, umur bs + panjang.
